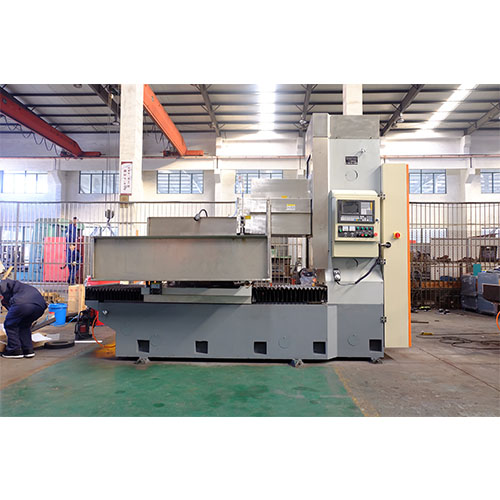

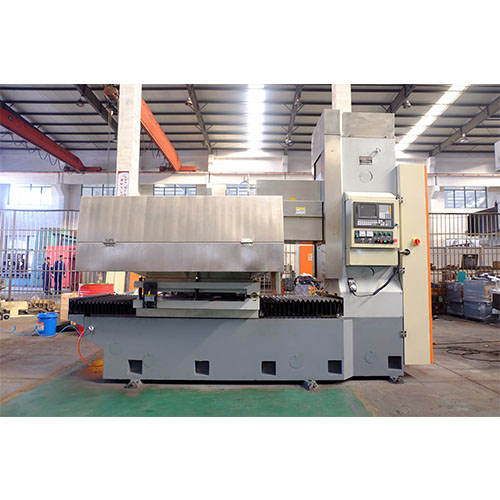

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩重緊(jin)湊、精度(du)高、性能可靠、制(zhi)造(zao)工藝好，操作方(fang)便。
18072822299
適用·范(fan)圍(wei)
● 采用砂輪周邊磨削，工(gong)件(jian)上(shang)下(xia)兩平(ping)面均可獲(huo)得高精(jing)度平(ping)行度、尺寸精(jing)度和工(gong)件(jian)表面粗(cu)糙度。
● 適合圓(yuan)臺平面(mian)(mian)(mian)磨削，本機主要磨削直徑φ2050范(fan)圍內的圓(yuan)形端面(mian)(mian)(mian)、平面(mian)(mian)(mian)加工件（根據(ju)需要可定(ding)制)。
● 適用磨削環形零件(jian)，適用于鋸片廠(chang)(chang)、軸承廠(chang)(chang)、汽配廠(chang)(chang)、陶瓷密封件(jian)廠(chang)(chang)、摩擦(ca)片廠(chang)(chang)、活塞廠(chang)(chang)、發動機(ji)廠(chang)(chang)、工(gong)具廠(chang)(chang)和一般(ban)機(ji)械廠(chang)(chang)的(de)產品車間和工(gong)具車間，磨削加工(gong)精(jing)密零件(jian)。
產品·特點(dian)
磨頭結構
磨頭采用(yong)靜(jing)壓(ya)結構，克服了軸(zhou)承(cheng)啟(qi)動和(he)(he)停止時出現(xian)的(de)干摩擦(ca)造成的(de)軸(zhou)與軸(zhou)承(cheng)磨損(sun)現(xian)象(xiang)，提高(gao)了主(zhu)軸(zhou)的(de)使(shi)用(yong)壽(shou)命及(ji)精(jing)度保(bao)持性；當(dang)主(zhu)軸(zhou)啟(qi)動后，依靠淺腔階(jie)梯效應形(xing)成較(jiao)大的(de)動壓(ya)承(cheng)載(zai)力，大大地提高(gao)了主(zhu)軸(zhou)剛度；高(gao)壓(ya)油(you)膜的(de)均化作用(yong)和(he)(he)良好和(he)(he)抗振性保(bao)證了主(zhu)軸(zhou)具有(you)很高(gao)的(de)旋(xuan)轉精(jing)度和(he)(he)運(yun)轉平穩性。（11）KW電機驅動，最高(gao)轉速(su)1450rpm。設備(bei)采用(yong)高(gao)速(su)（CBN）砂輪加工兩端面，提高(gao)端面光潔度。（砂輪可(ke)根據(ju)用(yong)戶需求定制(zhi)）
機床重要零部件
機(ji)床重要零部件(jian)，均(jun)采用品牌廠(chang)家產品，質(zhi)量可靠(kao)，易(yi)于維護(hu)。如導軌(gui)用德國力士樂品牌，臺灣絲桿，進口電(dian)器，海利普變頻器等等。
鑄件材料
鑄(zhu)件采用(yong)375HT材料，材質好，強度(du)高，床(chuang)身立柱(zhu)均采用(yong)二(er)次回火處理，消除(chu)內應力(li)，延(yan)長機床(chuang)壽命，以確保高精度(du)，高剛(gang)性，延(yan)長機床(chuang)壽命。
床身立柱
床身立柱(zhu)均用進(jin)口加(jia)工(gong)(gong)中心(xin)(xin)和進(jin)口龍(long)門加(jia)工(gong)(gong)中心(xin)(xin)加(jia)工(gong)(gong)，高精的加(jia)工(gong)(gong)設備(bei)和加(jia)工(gong)(gong)工(gong)(gong)藝保(bao)證了精度。
電氣采用獨立電柜
電氣采用獨立(li)(li)電柜(ju)，獨立(li)(li)操縱臺，自主研發的數控系統控制，可(ke)實現自動(dong)控制，自動(dong)完成循環(huan)磨削，自動(dong)檢測對刀，自動(dong)分辨、自動(dong)補償，操作簡單方便。
裝置結構
橫向進給(gei)及垂直(zhi)(zhi)進給(gei)裝(zhuang)置，由伺服電機（≥10N.m）、減速機構(gou)、滾珠絲杠(gang)、直(zhi)(zhi)線導軌。其中垂直(zhi)(zhi)軸有(you)制動或自鎖(suo)裝(zhuang)置，并配有(you)光柵尺絕對坐標(biao)定位。
設置潤滑點
磨床各(ge)導軌處均(jun)設(she)置潤(run)滑點，由電動潤(run)滑泵進行潤(run)滑。為工作臺配(pei)備獨立供油箱，進、回管路通(tong)過拖鏈(lian)合理布局。
芯線圈設計

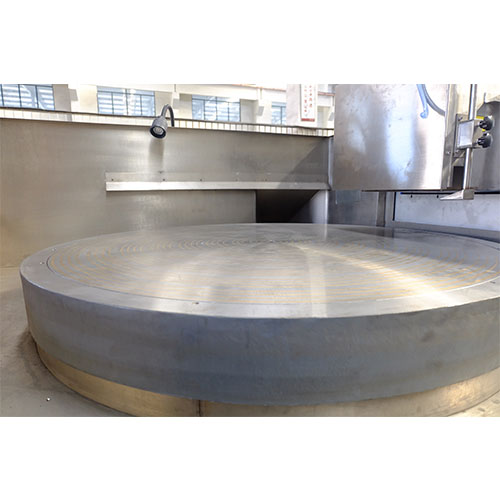

電磁吸盤(pan)(pan)采用(yong)銅芯線(xian)圈設計(ji)，表面花盤(pan)(pan)采用(yong)同心圓并割花設計(ji)，客戶也(ye)可定(ding)制(zhi)花盤(pan)(pan)。表面磁力(li)(li)均(jun)勻，并配(pei)備了自(zi)動充(chong)退磁裝(zhuang)置，具有(you)磁力(li)(li)可調、失磁保護等功能。
不變形，精度高
加工(gong)產品(pin)不(bu)變(bian)形，精度高(gao)，工(gong)件厚度差距保持在 0.01mm以內(nei)，具體(ti)詳見(jian)產品(pin)參數表。
技(ji)術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
