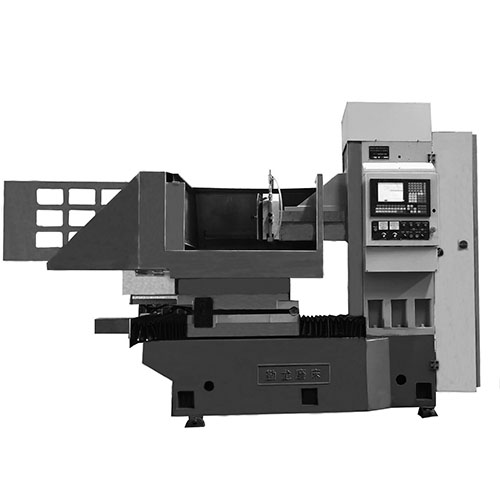

SKM73180臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф1850mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩重緊湊、精(jing)度高、性(xing)能可靠、制造工藝性(xing)好，操作方(fang)便。
18072822299
適用(yong)·范圍
● 采用砂輪周邊磨削，工(gong)件上(shang)下兩平面均可獲得(de)高精度平行(xing)度、尺寸精度和工(gong)件表(biao)面粗糙度。
● 適(shi)合圓臺平(ping)面磨(mo)削，本機主要(yao)磨(mo)削直徑(jing)φ1850范圍內的圓形端面、平(ping)面加(jia)工件（根據(ju)需(xu)要(yao)可定制)。
● 適(shi)用(yong)磨削環形零件，適(shi)用(yong)于鋸片廠(chang)(chang)(chang)、軸(zhou)承廠(chang)(chang)(chang)、汽配廠(chang)(chang)(chang)、陶瓷密封件廠(chang)(chang)(chang)、摩擦(ca)片廠(chang)(chang)(chang)、活塞(sai)廠(chang)(chang)(chang)、發動機廠(chang)(chang)(chang)、工(gong)具(ju)廠(chang)(chang)(chang)和(he)一般機械廠(chang)(chang)(chang)的產品車間(jian)和(he)工(gong)具(ju)車間(jian)，磨削加工(gong)精密零件。
產品·特點
磨頭結構
磨頭采用(yong)靜壓結構，克服了軸(zhou)承(cheng)啟動和(he)(he)停止時出現(xian)的(de)(de)(de)(de)干摩擦造成的(de)(de)(de)(de)軸(zhou)與軸(zhou)承(cheng)磨損(sun)現(xian)象(xiang)，提高(gao)了主軸(zhou)的(de)(de)(de)(de)使用(yong)壽命及精(jing)度(du)保持性；當主軸(zhou)啟動后，依靠淺腔階(jie)梯效應(ying)形成較(jiao)大的(de)(de)(de)(de)動壓承(cheng)載力，大大地提高(gao)了主軸(zhou)剛度(du)；高(gao)壓油膜的(de)(de)(de)(de)均化作用(yong)和(he)(he)良(liang)好(hao)和(he)(he)抗振性保證了主軸(zhou)具有很高(gao)的(de)(de)(de)(de)旋轉(zhuan)精(jing)度(du)和(he)(he)運(yun)轉(zhuan)平穩性。（15）KW電機驅(qu)動，最高(gao)轉(zhuan)速1450rpm。設備采用(yong)高(gao)速（CBN）砂輪(lun)加工兩(liang)端(duan)面(mian)，提高(gao)端(duan)面(mian)光潔度(du)。（砂輪(lun)可根據用(yong)戶需求定制）。
機床零部件
機(ji)床(chuang)上重要零部件，均(jun)采用品牌廠家產品，質量(liang)可靠，易(yi)于維護。如導軌用德國(guo)力士樂品牌，臺灣絲(si)桿，進口電器，海利普(pu)變頻(pin)器等等。
鑄件材料
鑄件采(cai)用(yong)375HT材料，材質(zhi)好，強度(du)高，床身立柱均采(cai)用(yong)二次回火處理，消除內應力，延長(chang)(chang)機床壽命，以確(que)保高精度(du)，高剛性，延長(chang)(chang)機床壽命。
床身立柱
床(chuang)身立柱均用進(jin)(jin)口加(jia)工(gong)(gong)中(zhong)心和(he)進(jin)(jin)口龍門加(jia)工(gong)(gong)中(zhong)心加(jia)工(gong)(gong)，高精的(de)加(jia)工(gong)(gong)設(she)備和(he)加(jia)工(gong)(gong)工(gong)(gong)藝保證了精度。
電氣采用獨立電柜
電氣采(cai)用獨立(li)電柜，獨立(li)操縱臺，自(zi)(zi)主研發的數控(kong)系統控(kong)制，可實(shi)現自(zi)(zi)動(dong)控(kong)制，自(zi)(zi)動(dong)完(wan)成循環磨削，自(zi)(zi)動(dong)檢測對(dui)刀，自(zi)(zi)動(dong)分辨、自(zi)(zi)動(dong)補(bu)償，操作簡(jian)單方便。
裝置結構
橫向(xiang)進給(gei)及垂直(zhi)(zhi)進給(gei)裝(zhuang)置(zhi)，由伺服電機(ji)（≥10N.m）、減(jian)速機(ji)構(gou)、滾珠絲杠、直(zhi)(zhi)線導軌(gui)。其中垂直(zhi)(zhi)軸有制動或自鎖裝(zhuang)置(zhi)，并配有光柵尺(chi)絕對坐標定位。
設置潤滑點
磨床各導軌處均(jun)設置潤滑點，由電(dian)動潤滑泵進行(xing)潤滑。為工(gong)作(zuo)臺配備獨立供油箱，進、回管路通過拖鏈合理布(bu)局。
芯線圈設計
電磁(ci)(ci)(ci)吸(xi)盤(pan)采用(yong)銅芯線圈設計(ji)，表面花盤(pan)采用(yong)同心圓并(bing)(bing)割花設計(ji)，客(ke)戶也可(ke)定制花盤(pan)。表面磁(ci)(ci)(ci)力(li)均勻，并(bing)(bing)配備(bei)了(le)自動(dong)充退磁(ci)(ci)(ci)裝置，具有磁(ci)(ci)(ci)力(li)可(ke)調、失磁(ci)(ci)(ci)保護等功能(neng)。
不變形，精度高
加工產品不變形(xing)，精(jing)度(du)高，工件厚(hou)度(du)差(cha)距保持在 0.02mm以(yi)內，具體詳見產品參數(shu)表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73180 | SKM73180 | SKM73180 | SKM73180 |
| 工作臺直徑（mm） | Φ1850 | Φ1850 | Φ1850 | Φ1850 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ1850*100 | Φ1850*100 | Φ1850*100 | Φ1850*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~90 | 0~90 | 0~90 | 0~90 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 950 | 950 | 950 | 950 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 28000 | 28000 | 28000 | 28000 |
| Net Weight(kg) |
