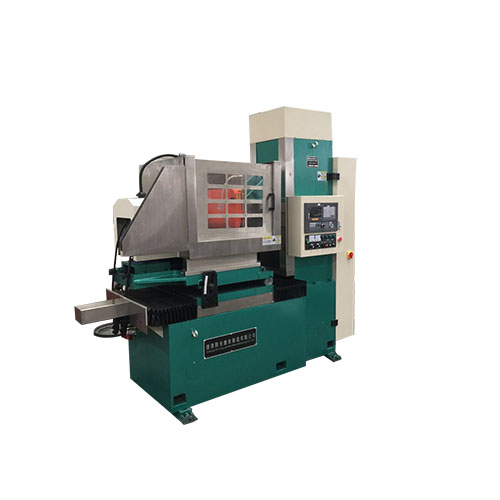

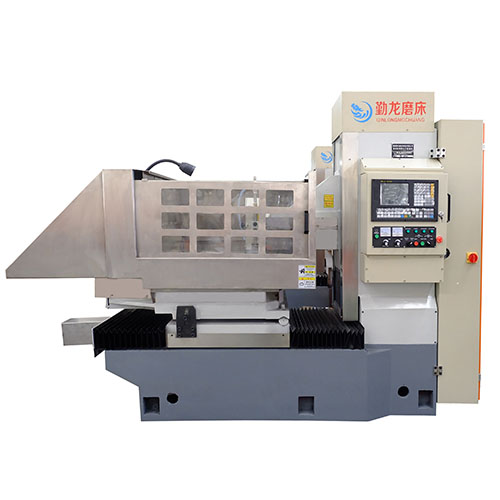

SKM73100臥軸式圓(yuan)臺平(ping)面磨(mo)(mo)床(chuang)是我公司(si)吸(xi)收國內外高精磨(mo)(mo)床(chuang)結(jie)構與制造(zao)技術(shu)開發出(chu)的新(xin)型臥軸圓(yuan)臺平(ping)面磨(mo)(mo)床(chuang)。
工(gong)作(zuo)圓臺(tai)直徑ф1050mm，采用(yong)工(gong)作(zuo)臺(tai)在床(chuang)身上變(bian)頻旋(xuan)轉，拖(tuo)板沿(yan)水(shui)平往(wang)復移動(dong)，磨頭沿(yan)拖(tuo)板垂直移動(dong)進給的布局型式。
磨頭主軸軸承(cheng)采用精密滾動軸承(cheng)，剛(gang)性好(hao)、精度高。
床(chuang)身(shen)、立柱上布局直(zhi)線導軌副和滾珠(zhu)傳動(dong)單元，采(cai)用準確定位伺(si)服電機驅(qu)動(dong)。
整(zheng)體結構(gou)穩重緊湊、精度高、性能可靠、制造工藝好，操作方便。
18072822299
適用·范圍
● 采用砂輪周邊磨削(xue)，工(gong)件(jian)上(shang)下(xia)兩(liang)平面均可獲得高精(jing)(jing)度(du)平行度(du)、尺寸精(jing)(jing)度(du)和工(gong)件(jian)表面粗(cu)糙度(du)。
● 適合圓臺(tai)平面(mian)磨削，本機主(zhu)要磨削直徑φ1050范圍(wei)內的(de)圓形端(duan)面(mian)、平面(mian)加(jia)工件(jian)（根據需要可定制(zhi))。
● 適用磨削環形零(ling)件(jian)，適用于鋸片廠(chang)、軸承廠(chang)、汽(qi)配廠(chang)、陶瓷(ci)密封件(jian)廠(chang)、摩擦(ca)片廠(chang)、活塞廠(chang)、發動機廠(chang)、工具(ju)廠(chang)和(he)一般機械廠(chang)的產品(pin)車(che)間和(he)工具(ju)車(che)間，磨削加(jia)工精密零(ling)件(jian)。
產品·特(te)點
磨頭結構
磨頭(tou)采(cai)用(yong)靜壓結構，克(ke)服了軸(zhou)承啟動(dong)和停止時出現的干摩擦造成的軸(zhou)與軸(zhou)承磨損現象，提高(gao)了主(zhu)軸(zhou)的使用(yong)壽(shou)命及(ji)精(jing)度(du)保持性；當主(zhu)軸(zhou)啟動(dong)后，依靠(kao)淺腔(qiang)階梯效應形成較大的動(dong)壓承載力，大大地提高(gao)了主(zhu)軸(zhou)剛度(du)；高(gao)壓油膜(mo)的均化作用(yong)和良好和抗振性保證了主(zhu)軸(zhou)具有很(hen)高(gao)的旋轉(zhuan)精(jing)度(du)和運轉(zhuan)平穩(wen)性。（11）KW電機驅動(dong)，最高(gao)轉(zhuan)速1450rpm。設備采(cai)用(yong)高(gao)速（CBN）砂輪加工兩(liang)端(duan)面(mian)(mian)，提高(gao)端(duan)面(mian)(mian)光潔度(du)。（砂輪可(ke)根(gen)據(ju)用(yong)戶需(xu)求定(ding)制）
機床重要零部件
均采用品牌(pai)廠家產(chan)品，質量可靠，易于維護。如導軌用德國力士(shi)樂品牌(pai)，臺灣絲桿，進口電器，海利普變頻(pin)器等(deng)等(deng)。
鑄件材料
鑄件采用375HT材(cai)料，材(cai)質好，強度(du)高，床(chuang)身立柱均采用二(er)次回(hui)火處理，消除(chu)內(nei)應力，延(yan)長機床(chuang)壽命，以確(que)保高精度(du)，高剛性，延(yan)長機床(chuang)壽命。
床身立柱
床身立柱均用進(jin)口加(jia)(jia)工中(zhong)心和(he)進(jin)口龍門(men)加(jia)(jia)工中(zhong)心加(jia)(jia)工，高精(jing)(jing)的加(jia)(jia)工設備和(he)加(jia)(jia)工工藝保證了精(jing)(jing)度。
電氣采用獨立電柜
電氣采用獨立電柜(ju)，獨立操縱臺，自(zi)(zi)主研發的數控(kong)(kong)系統(tong)控(kong)(kong)制，可(ke)實現自(zi)(zi)動控(kong)(kong)制，自(zi)(zi)動完成循環(huan)磨削，自(zi)(zi)動檢(jian)測(ce)對刀(dao)，自(zi)(zi)動分(fen)辨、自(zi)(zi)動補償(chang)，操作(zuo)簡單方(fang)便。
裝置結構
橫(heng)向進(jin)給及垂(chui)直(zhi)進(jin)給裝置(zhi)，由伺服電機（≥10N.m）、減速(su)機構、滾(gun)珠絲杠、直(zhi)線導(dao)軌。其中垂(chui)直(zhi)軸(zhou)有(you)制動或自鎖裝置(zhi)，并配有(you)光柵尺絕對(dui)坐(zuo)標定位。
設置潤滑點
磨床各導軌處均(jun)設置潤(run)滑(hua)點，由(you)電動潤(run)滑(hua)泵進行潤(run)滑(hua)。為工作臺(tai)配備獨立供油箱，進、回管路通過(guo)拖鏈合理布局。
芯線圈設計
電(dian)磁吸盤采用銅(tong)芯(xin)線圈設(she)計，表面花(hua)盤采用同心圓并割花(hua)設(she)計，客戶也(ye)可定(ding)制花(hua)盤。表面磁力(li)(li)均勻(yun)，并配備了自動充退磁裝置，具有磁力(li)(li)可調、失磁保護(hu)等功能。
不變形，精度高
加工產(chan)品(pin)不變形(xing)，精度高，工件厚度差距保持在 0.01mm以內，具體詳見產(chan)品(pin)參(can)數表。
技(ji)術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73100 | SSKM73100 | SKMG73100 | SSKMG73100 |
| 工作臺直徑（mm） | Φ1050 | Φ1050 | Φ1050 | Φ1050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最(zui)大尺寸 | Φ1050*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速(su)（rpm） | 0～150 | 0～150 | 0～150 | 0～150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大(da)承重（kg） | 450 | 450 | 450 | 450 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托(tuo)板往復速度X軸(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板(ban)往復行程（mm） | 550 | 550 | 550 | 550 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂(sha)輪主(zhu)軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主(zhu)軸定心錐面跳動(dong)（mm） | 0.003 | 0.003 | 0.003 | 0.003 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進(jin)給最小進(jin)給量（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加(jia)工平面度（mm） | 0.005/1000 | 0.005/1000 | 0.003/1000 | 0.003/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工(gong)作臺端面(mian)跳動(dong)（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(lv)(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂(chui)直(zhi)升降伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工(gong)作臺往復伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵(beng)電(dian)機功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機(ji)床凈(jing)重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
