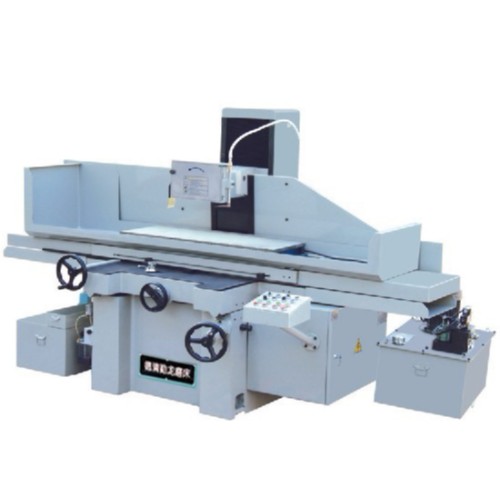

矩臺磨GTS-4008AHR/AHD/MSI
|
能力 |
工作臺工作面積(×mm) |
1000x400 |
||||
|
工作臺面至主軸中心最大距離(mm) |
600 |
|||||
|
工(gong)作臺面最大承受重量(Kg) |
550 |
|||||
|
工作臺 |
工作(zuo)臺T型槽(mm×N)
|
14x3 |
||||
|
工作臺速度(m/min) |
5-25 |
|||||
|
前后(hou)手輪進刀(mm) |
一格 |
0.02 |
||||
|
一圈(quan) |
4 |
|||||
|
前后自動進給(gei)(mm) |
AHR/AHD：0.1-10 |
MSI：0.03-20 |
||||
|
前后馬達(da)轉速(R.p.m) |
50 HZ |
700 |
||||
|
60 HZ |
840 |
|||||
|
砂輪 |
砂輪尺寸(mm) |
355x(20-40)x127 |
||||
|
砂輪轉速(R.p.m) |
50 HZ |
1450 |
||||
|
60 HZ |
1750 |
|||||
|
上下結構 |
最大(da)移(yi)動(dong)量(mm) |
500 |
||||
|
上下手(shou)輪進(jin)刀(mm) |
一格(ge) |
0.002 |
||||
|
一圈 |
0.4 |
|||||
|
自動給進量(liang)(mm) |
AHD/MSI：0.001-0.04 |
|||||
|
上下(xia)快速移動量(mm/min) |
180 |
|||||
|
馬達 |
主軸馬達(HP×P) |
7.5x4 |
||||
|
油壓馬達(HP×P) |
3x6 |
|||||
|
吸塵馬(ma)達(HP×P) |
1/2x2 |
|||||
|
沖水馬達(HP×P) |
1/8x2 |
|||||
|
上下驅動馬達(W) |
AHR：80w |
AHD/MSI：400w |
||||
|
前后驅動(dong)馬達(W) |
AHR/AHD：40w |
MSI： 400w |
||||
|
尺寸 |
機器尺(chi)寸(mm) |
2300x3850x1980 |
||||
|
凈重(Kg) |
2600 |
|||||
|
毛(mao)重(Kg) |
3000 |
|||||
臥軸矩臺(tai)平面磨床主要是用砂(sha)輪周(zhou)邊磨削鋼(gang)料、鑄鐵及有色金屬等各種(zhong)材料。
根據工件材料、形狀，可采用不同的裝(zhuang)夾、定位方法(fa)。一般平面(mian)，可以采用電(dian)磁(ci)吸盤或直(zhi)(zhi)接(jie)緊(jin)固于(yu)工(gong)作臺上進行磨削加工(gong)；平面(mian)、直(zhi)(zhi)角(jiao)面(mian)、任(ren)意角(jiao)度、圓柱(zhu)端面(mian)及其它一些特(te)殊形狀，可在夾具或多功能強力電磁吸盤上(shang)進行磨削加工。
一、性(xing)能：
1、AHR:前后、左(zuo)右自動(dong)，上(shang)下快動(dong)；
2、AHD：前后、左(zuo)右、上下三軸全自動，上下伺服(fu)；PLC程序(xu)伺服電機控制，帶(dai)觸摸屏操作；
3、MSI：前后、左右、上下三軸(zhou)全自動，雙軸(zhou)伺服，PLC程(cheng)序伺服電機控(kong)制，帶觸摸(mo)屏操作；
二、設備的結構(gou)：
（1）設(she)備(bei)的(de)總體布局
1．臥軸矩臺平面磨床(chuang)
2．砂輪(lun)架的砂輪(lun)冷(leng)卻(que)由獨立的冷(leng)卻(que)系統，在每個砂輪(lun)上均有冷(leng)卻(que)液噴嘴，在設備一端有獨立冷(leng)卻(que)水箱。
3．在磨床床身(shen)的(de)一端，具有獨立(li)的(de)潤(run)(run)滑控制油箱，該潤(run)(run)滑系統對工(gong)作臺(tai)運動的(de)導軌進行(xing)連續的(de)潤(run)(run)滑。
（2）磨床(chuang)的主(zhu)要(yao)機械(xie)結構特(te)性
注：1、主要結(jie)構(gou)部分(fen)采用強度、耐(nai)磨性、耐(nai)熱性均(jun)較好(hao)，減振(zhen)性能良好(hao)的灰鑄鐵HT250。內(nei)部合理布筋，增強了(le)剛性。 X軸（工作臺）用油(you)壓(ya)驅(qu)動做往復(fu)運(yun)動；Y軸（前后方(fang)向）采用托板(ban)式由電機驅動(dong)滾珠絲(si)桿進行(xing)往復運動(dong)； Z軸（磨頭）通過蝸輪帶(dai)動(dong)“ T”型絲桿進行往復運動，以(yi)保證其(qi)進刀精準(zhun)；
（3）導軌(gui)形式
注：采用(yong)一(yi)“V”一“平”鐵塑導軌(gui)；
（4）砂輪架結構
注：砂輪(lun)架采用雙層布筋(jin)，以(yi)保證其剛性；磨頭上下運動采用滑板式(shi)結構(gou)，可以(yi)辟免由(you)于工(gong)作年限(xian)長(chang)導致進刀(dao)不準；
（5）整機(ji)電氣(qi)系統采用(yong)多個電器組進行控制。并有以下幾點：
1＞、安(an)全保(bao)護（機械互鎖）指將上下(xia)進(jin)刀與砂輪轉(zhuan)動進(jin)行互鎖，只有砂輪轉(zhuan)動時才可以進(jin)刀，能有效防止因人為操作不(bu)擋引(yin)起的(de)不(bu)必(bi)要(yao)損失；
2＞、（電路(lu)的）過載是(shi)指無(wu)故障情況下電路(lu)超(chao)過滿載值；
3＞、緊(jin)急停止(zhi)是指(zhi)在某(mou)種緊(jin)急情況下需(xu)要停止(zhi)時的操作；
4 ＞、本機完(wan)成符合GB5226.1-2002/IEC60204-1:2000機(ji)械(xie)安全機(ji)械(xie)電氣設備。
三、其它電氣部件
注：1＞、本機(ji)配(pei)24V20W照(zhao)明(ming)燈；
2＞、主軸（臺灣松基(ji)--------+-2+-74）
3＞、主軸馬達（臺灣）
4＞、油壓馬(ma)達（臺(tai)灣油升）
5＞、機(ji)械閥（臺灣俊全興）
6＞、油(you)壓原件(jian)（臺灣康百世(shi)）
7＞、油壓接頭（俊仁管(guan)件）
8＞、電氣控制部分（西門子）
9＞、伺服電機系統(日本三(san)菱)
